Ewattch SQUID Pro – išmanus LoRaWAN elektros submatuoklis tiksliai energijos stebėsenai
Puikus sprendimas energijos valdymo projektams ir ISO 50001 atitikčiai
Ewattch SQUID Pro elektros submatuoklis
Ewattch SQUID Pro – tai išmanus LoRaWAN elektros energijos submatuoklis, skirtas tiksliam energijos suvartojimo stebėjimui ir analizei pramoniniuose, komerciniuose bei viešuosiuose pastatuose.
Įrenginys išsiskiria 12 matavimo kanalų architektūra, leidžiančia vienu metu stebėti kelias vienfazes arba trifazes linijas, todėl puikiai tinka didesniems objektams, kuriuose reikia išsamios energijos analizės.
Tikslūs matavimai ir pažangi analizė
SQUID Pro matuoja tiek aktyviąją (W), tiek reaktyviąją (var) galią, fazės poslinkį, srovę, įtampą, energijos sąnaudas (kWh) bei galingumo koeficientą (cos φ).
Dėl didelio tikslumo šis įrenginys padeda identifikuoti energijos švaistymo taškus, nustatyti įrenginių, kurių efektyvumas mažėja, veiklos pokyčius ir optimizuoti bendrą energijos balansą.
LoRaWAN ryšys ir realaus laiko duomenys
Naudodamas LoRaWAN® Class C ryšį, įrenginys patikimai perduoda duomenis dideliu atstumu – net kelių kilometrų spinduliu.
Realaus laiko perdavimo funkcija leidžia stebėti energijos suvartojimą tiesiogiai UAB "Daviklis" monitoringo platformoje, duomenų perdavimo intervalas gali būti konfigūruojamas (kas 5, 15 ar 30 minučių).
Lengvas montavimas ir priežiūra

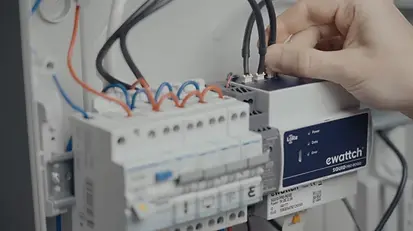

SQUID Pro naudoja užspaudžiamas srovės reples (clip-on clamps), todėl montavimui nereikia atjungti elektros tiekimo.
Galima rinktis net keturis replių dydžius – nuo 10 mm (75 A) iki 36 mm (600 A), todėl sprendimas tinka tiek mažoms, tiek didelės galios instaliacijoms.
Įrenginys nereikalauja sudėtingų nustatymų, įrenginio konfigūravimas bei programinės įrangos atnaujinimai atliekami per paprastą ir intuityvią Ewattch programą.
Pritaikymas įvairiose srityse
-
Pastatų valdymas: energijos suvartojimo optimizavimas biuruose, prekybos centruose, ligoninėse.
-
Pramonė: įrenginių energijos stebėsena, prevencinė priežiūra, sąnaudų mažinimas.
-
Viešasis sektorius: energijos monitoringo projektai, atitinkantys ES efektyvumo ir tvarumo reikalavimus.
-
Reglamentų laikymasis: padeda įgyvendinti energijos valdymo sistemų (EMS) ir ISO 50001 standartus.
Pagrindiniai privalumai
-
Iki 12 matavimo kanalų (vienfazės arba trifazės linijos)
-
Aukštas matavimo tikslumas
-
LoRaWAN® ilgo nuotolio ryšys
-
Realaus laiko duomenų perdavimas
-
Greitas montavimas be elektros atjungimo
-
Konfigūravimas ir OTA atnaujinimai per programą
-
Tinka įvairioms aplinkoms – nuo biurų iki gamybos linijų
Energijos valdymas ateičiai
Ewattch SQUID Pro – tai ne tik elektros matuoklis, bet ir energijos valdymo įrankis, padedantis įmonėms siekti tvarumo, sumažinti CO₂ pėdsaką ir optimizuoti eksploatacines išlaidas.
Naudojant šį įrenginį kartu su LoRaWAN tinklu ir monitoringo platforma „Daviklis“, vartotojas gauna pilną vaizdą apie energijos srautus realiu laiku ir gali priimti efektyvesnius sprendimus.
Pagrindinės Ewattch SQUID Pro savybės
-
Ryšio technologija: LoRaWAN® Class C (EU868 MHz) – patikimas, saugus ir didelio nuotolio bevielis duomenų perdavimas.
-
Matavimo kanalai: iki 12 nepriklausomų kanalų – galima konfigūruoti vienfazėms arba trifazėms linijoms.
-
Matavimo parametrai: įtampa, srovė, aktyvioji ir reaktyvioji galia, fazės poslinkis, dažnis, energijos sąnaudos (kWh), galingumo koeficientas (cos φ).
-
Tikslumas: ±1 % – aukštas matavimo tikslumas energijos auditams ir analizei.
-
Srovės jutikliai: užspaudžiamos srovės replės (clip-on clamps) – greitas montavimas be elektros tiekimo nutraukimo.
-
Galimos spaustukų versijos:
-
Ø 10 mm – 75 A
-
Ø 24 mm – 300 A
-
Ø 36 mm – 600 A
-
-
Maitinimas: 230/400 V AC, tiesiogiai iš matuojamos grandinės.
-
Duomenų perdavimo intervalas: konfigūruojamas (nuo 5 min. iki 1 val. ar pagal įvykius).
-
Realaus laiko stebėsena: energijos suvartojimo duomenys perduodami tiesiogiai į monitoringo platformą (pvz., „Daviklis“).
-
Konfigūravimas: paprastas nustatymas ir OTA (over-the-air) atnaujinimai per Ewattch mobilią ar web aplikaciją.
-
Montavimas: DIN bėgis – patogus integravimas į elektros skydus.
-
Darbo temperatūra: –20 °C … +60 °C
-
Korpusas: kompaktiškas, atsparus, IP30/IP40 klasės.
-
Integracija: suderinamas su Daviklis.eu LoRaWAN platforma
Ewattch SQUID Pro pritaikymas ir naudojimo sritys
Ewattch SQUID Pro – universalus LoRaWAN elektros energijos submatuoklis, skirtas tiksliam energijos suvartojimo stebėjimui įvairiose aplinkose. Dėl 12 matavimo kanalų įrenginys leidžia analizuoti kelias grandines vienu metu ir užtikrina pilną energijos srautų matomumą visame objekte.
Pastatų valdymas
SQUID Pro idealiai tinka biurams, prekybos centrams, mokykloms, ligoninėms ir kitiems komerciniams pastatams, kur svarbu stebėti elektros sąnaudas skirtingose zonose ar aukštuose.
Įrenginys leidžia:
-
analizuoti suvartojimo pikus ir dienos grafikus;
-
aptikti daug energijos naudojančius įrenginius;
-
įvertinti taupymo galimybes ir sumažinti elektros išlaidas.
Pramonė
Pramonės įmonėse SQUID Pro suteikia galimybę stebėti ir valdyti mašinų bei gamybos linijų energijos sąnaudas.
Integruotas LoRaWAN ryšys leidžia perduoti duomenis net iš nutolusių cechų ar energijos paskirstymo spintų.
Nauda pramonėje:
-
padeda vykdyti prevencinę įrenginių priežiūrą;
-
leidžia stebėti įrangos veikimo efektyvumą;
-
mažina energijos nuostolius ir eksploatacinius kaštus.
Viešasis sektorius ir savivaldybės
Puikiai tinka viešiesiems pastatams – mokykloms, savivaldybių administracijoms, sporto ir kultūros centrams.
SQUID Pro palengvina centralizuotą energijos duomenų surinkimą bei analizę, padeda planuoti biudžetą ir laikytis energetinio efektyvumo reikalavimų.
Atitiktis ir tvarumas
Naudojant SQUID Pro galima lengviau įgyvendinti ISO 50001 ar kitų energijos valdymo sistemų reikalavimus.
Įrenginys padeda siekti tvarumo tikslų, mažinti CO₂ emisijas ir optimizuoti energijos vartojimą.
Dėl modulinių srovės spaustukų ir LoRaWAN ryšio šis sprendimas tinka tiek naujoms, tiek jau veikiančioms instaliacijoms be papildomo kabeliavimo.
